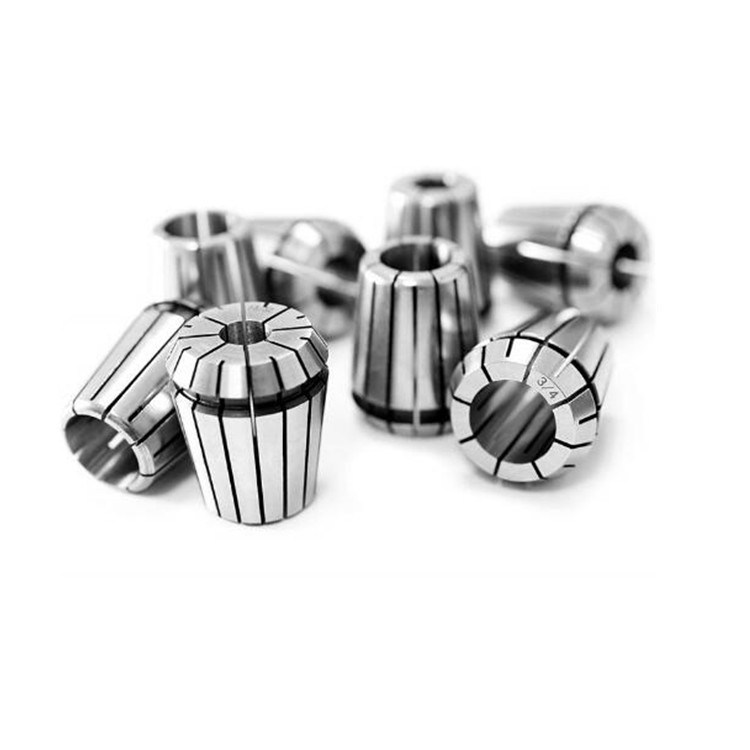

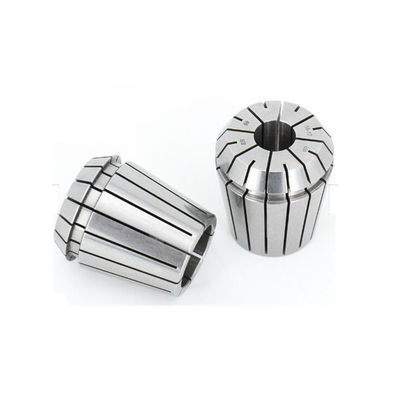

ER32 1/2 "Ultra Precision ER Collet untuk Mesin Milling CNC Keakuratan 0,005mm

ER32 1/2 "Ultra Precision ER Collet untuk Mesin Milling CNC Keakuratan 0,005mm

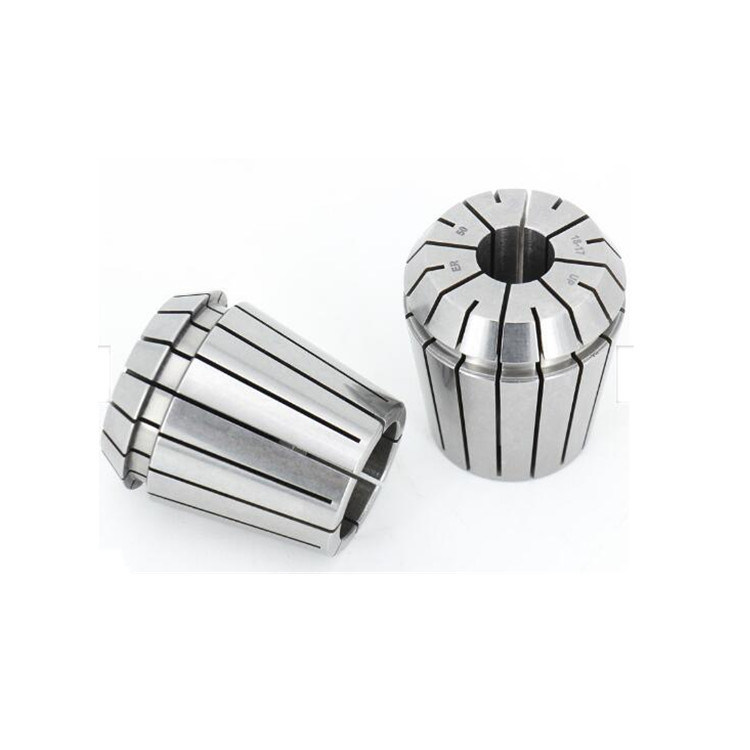

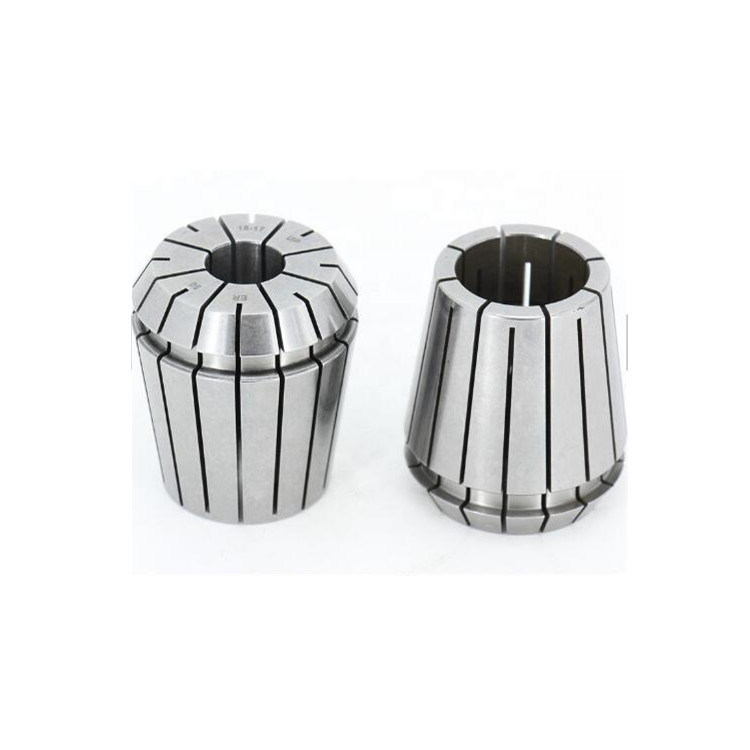

ER32 1/2 "Ultra Precision ER Collet adalah collet berkualitas tinggi yang dirancang untuk digunakan dengan ER32 collet chucks.

Collet terbuat dari baja berkualitas tinggi dan menjalani proses manufaktur yang ketat untuk memastikan presisi dan daya tahan.Ini memiliki desain yang unik yang memberikan kekuatan pegangan maksimum sambil meminimalkan aliranHal ini membuatnya ideal untuk aplikasi pemesinan presisi tinggi di mana akurasi sangat penting.

ER32 1/2 "Ultra Precision ER Collet kompatibel dengan berbagai macam alat, termasuk bor, penggiling ujung, reamers, dan keran.dan pusat pemesinan lainnya.

Secara keseluruhan, ER32 1/2 "Ultra Precision ER Collet adalah pemegang alat yang dapat diandalkan dan tepat yang cocok untuk berbagai aplikasi pemesinan.

ER32Colletdan ER-UP:

1. Bahan: 65Mn;
2Kekerasan: 46-50HRC;
3.Standar: DIN 6499b
4Keakuratan: 0.005mm

ER32 1/2 " COLLET pengerjaan

Perawatan kriogenik
1. -185 °C perawatan kriogenik ultra panjang, mengubah hampir semua residu austenit menjadi martensit;
2Partikel karbida berskala nano yang terhujan meningkatkan kekerasan dan ketangguhan;
3. Mengurangi tekanan residual;
4Peningkatan signifikan dalam ketahanan haus.

Pengolahan tepat waktu

ER32 1/2 " COLLET Langkah pemasangan
Membungkus Collet
ER ColletMasukkan alur collet ke cincin eksentrik dari kacang pengikat pada tanda di bagian bawah kacang. dorong ER Collet ke arah panah sampai klik di tempat.Nut sekrup dengan collet pada pemegang alatKami merekomendasikan mengencangkan kacang dengan kunci torsi.
Membongkar ER Collet
Setelah kacang dilepas dari pemegang alat,tekan pada wajah ER Collet sambil secara bersamaan mendorong ke samping di bagian belakang collet berlawanan dengan tanda sampai melepaskan dari nut penjepit.

Pendahuluan untuk ER-UP spring chuck presisi tinggi:

1.Spring chuck presisi tinggi menggabungkan keuntungan dari standar DIN6499/ISO15488A dan B. Jenis spring chuck ini terutama digunakan dalam pemotongan berkecepatan tinggi yang membutuhkan kesalahan aliran radial yang baik.Runout radial yang baik dapat memperpanjang umur alat pemotong.

2.Dalam seluruh rentang penjepit, T.I.R (kesalahan aliran radial) ≤ 8 μ M

3.Clamping diameter kisaran dari 1mm sampai 36mm

4.Rentang penjepit setara dengan spring chuck standar

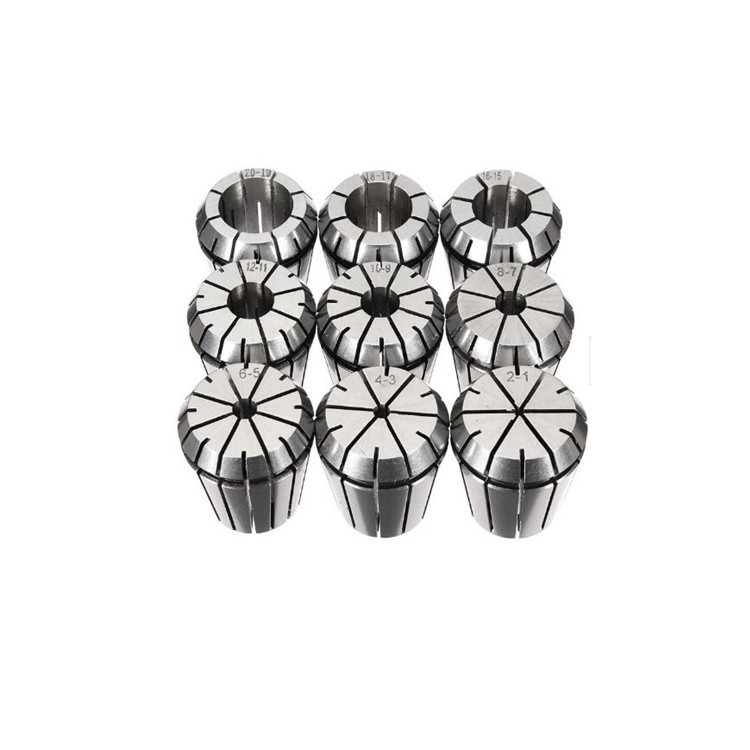

Pengantar spesifikasi ER-UP spring chuck presisi tinggi:

ER8- UP presisi tinggi cak clamping kisaran: Φ 1. 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5

ER11- UP presisi tinggi cak clamping kisaran: Φ 1. 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7

ER16- UP presisi tinggi cak clamping kisaran: Φ 1. 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10

ER20- UP presisi tinggi cak clamping kisaran: Φ 1. 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13

ER25- UP presisi tinggi cak clamping kisaran: Φ 1. 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17

ER32- UP presisi tinggi cak clamping rentang: Φ 2. 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20, 21, 22

ER40- UP presisi tinggi cak clamping kisaran: Φ 3. 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20, 21, 22, 22.5, 23, 23.5, 24, 24.525, 25.5, 26.27.28.29.30

ER50- Up presisi tinggi cak clamping rentang: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
