ER Collet untuk Milling Chuck ER11 Collet, 1.0-7.0mm, High Precision Clamping
ER Collet for Milling Chuck,High Accuracy Clamping 1-16mm CNC ER20 ER25 Spring ER Collet terbuat dari bahan berkualitas tinggi 65Mn, dengan kekerasan HRC45-48.Kami memproduksi semua ukuran 1mm-20mm ER32 collets, dan berbagai ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 collets. kami telah diekspor ke negara-negara lucu, dan membangun hubungan kerja sama yang baik. akurasi adalah dari 0,005mm ke 0.015 untuk referensi AndaKami juga memproduksi berbagai macam aksesoris mesin alat CNC termasuk collet chucks, tarik studs, tombol penahan.
Er Collet, Er16 Collet, Er20 Collet, Precision Er Collet Milling chuck series - ER collet
1) terbuat dari baja elastis khusus di bawah perawatan panas yang sangat baik dan proses penggilingan yang tepat.
2) Collet ini dapat mengikat untuk ukuran standar tertentu dan ukuran berikutnya.
3) tiga akurasi:0.005mm, 0.01mm, 0.015mm.
| Model |
d |
D |
D1 |
D2 |
L |
Collapsible
Kapasitas |

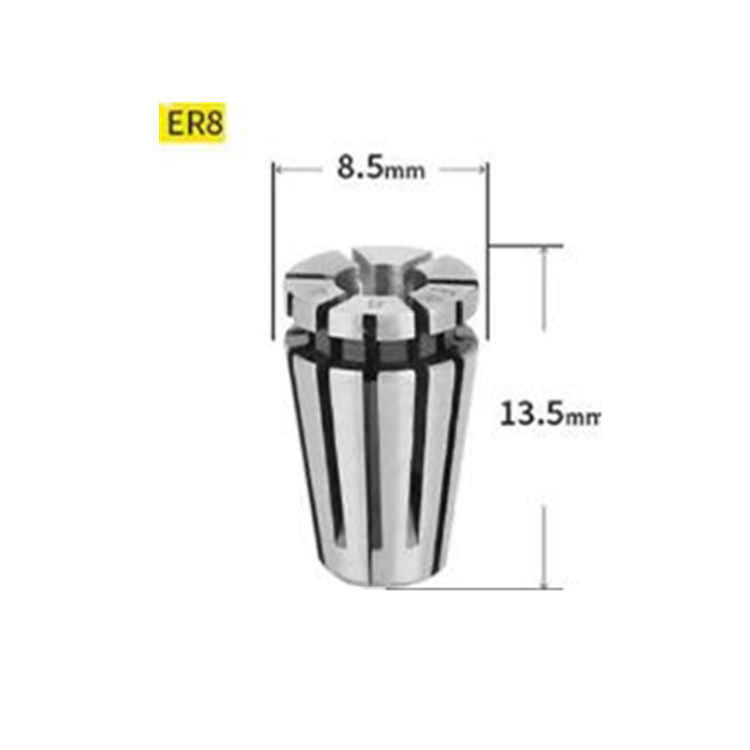

| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |

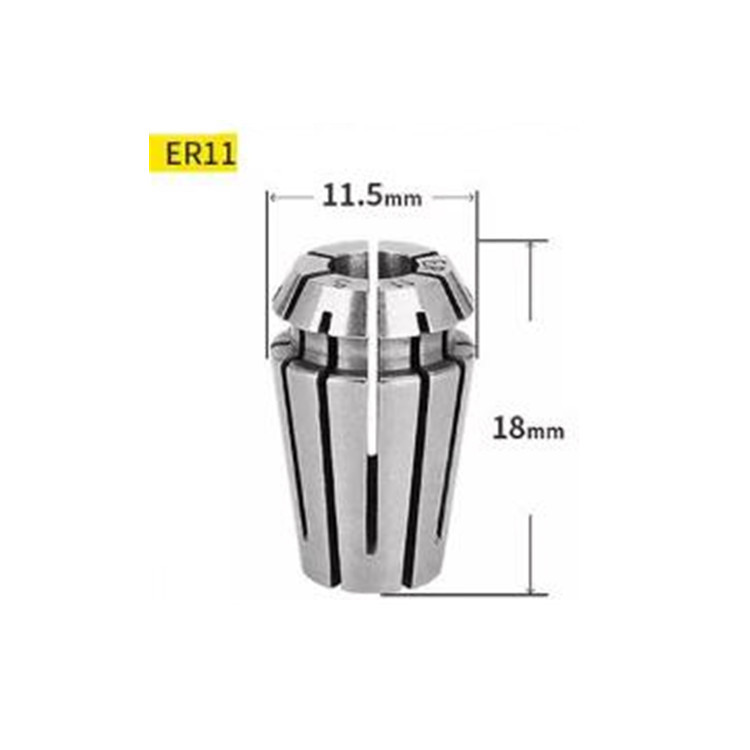

| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Model |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
Peraturan Menteri Keuangan |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1 " |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
ER collet adalah jenis collet yang biasa digunakan dalam penggilingan chucks.memegang alat atau benda kerja dengan aman. ER collets dirancang untuk memegang alat batang bulat, seperti penggiling ujung, bor, dan reamers, di penggiling chucks.
Sistem collet ER banyak digunakan dalam aplikasi penggilingan karena fleksibilitas dan akurasi.Collet ER datang dalam berbagai ukuran, ditandai dengan nomor seperti ER16, ER32 atau ER40, yang menunjukkan diameter alat maksimum yang dapat mereka pegang.
Untuk menggunakan collet ER dalam chuck penggilingan, collet dimasukkan ke dalam chuck dan diperketat menggunakan kacang collet.Alat atau benda kerja kemudian dimasukkan ke dalam collet dan aman dengan mengencangkan kacang lebih lanjutHal ini menciptakan pegangan yang kuat pada alat, mencegah tergelincir selama operasi mesin.
Secara keseluruhan, ER collets adalah pilihan populer untuk penggiling chucks karena keandalan mereka, kemudahan penggunaan dan kemampuan untuk menahandengan ukuran alat.
