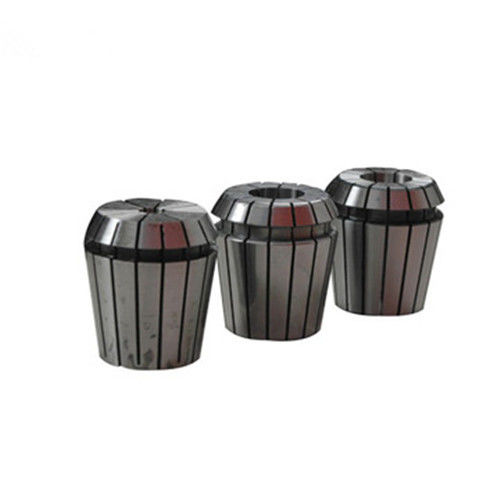

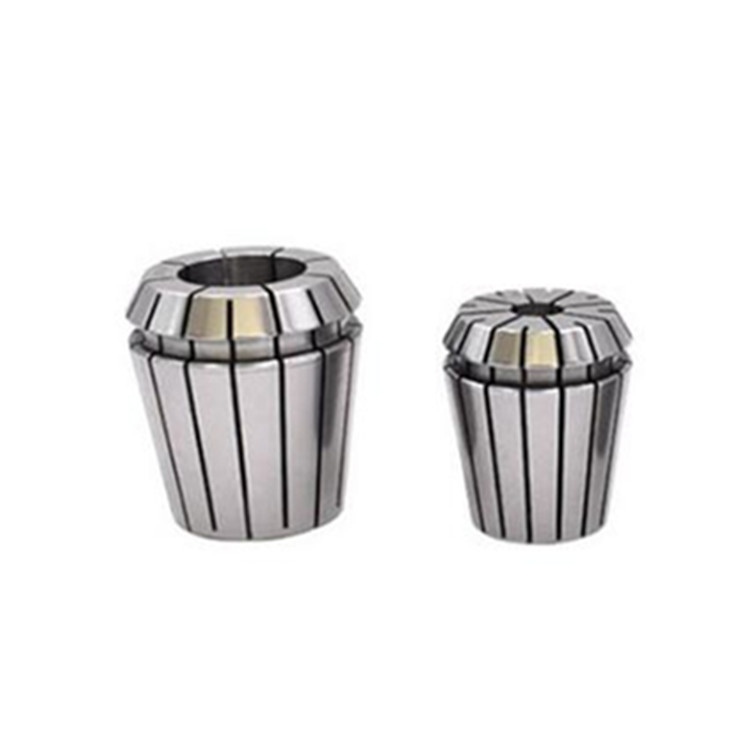

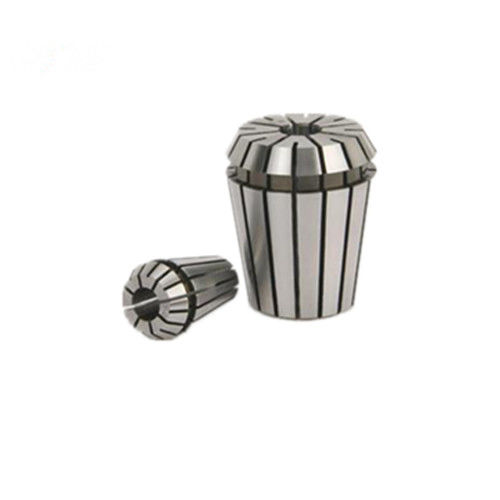

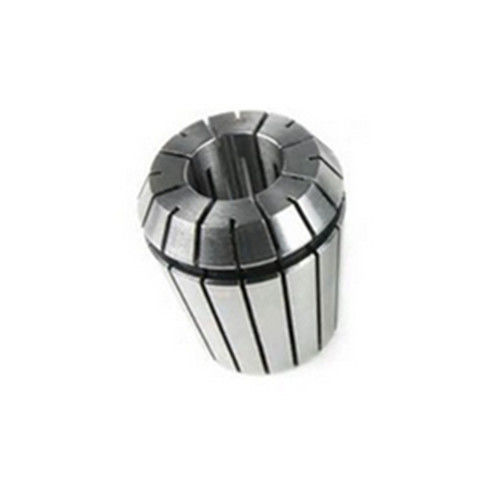

Mesin penggiling pemegang alat ER32 Collet Chuck Set presisi tinggi

ER32 Collet Milling Toolholders Keakuratan tinggi ER32 Collet Chuck Set ((18 PCS-3-20 mm)

High Precision ER COLLETS, juga dikenal sebagai collet spring, dipasang pada mesin penggilingan bor, pengeboran dan penggilingan chuck, fungsinya adalah untuk menggenggam pemotong bor atau pisau.Er collet fleksibel saat ini yang paling banyak digunakan. Kinerja yang stabil, akurasi tinggi oleh mayoritas produsen kepercayaan. Semua produk adalah penggilingan presisi, sesuai dengan spesifikasi Jerman DIN 6499 manufaktur presisi.

Bobin adalah semacam perangkat penguncian untuk memegang alat atau benda kerja, yang biasanya digunakan di mesin pengeboran dan penggilingan dan pusat pemesinan.Pilih kualitas post tarik penjepit untuk mengenali titanium Hao. Klem jenis tarik pos ditarik ke belakang setelah objek ditempatkan, dan bagian penjepit ditarik ke belakang untuk membuat penjepit penjepit.Jenis dorongan ke depan adalah untuk memindahkan benda kerja ke depan, membuat penjepit penjepit penjepit objek. pasar industri saat ini digunakan bahan dari bobin: 65Mn. Collet disebut collet elastis atau bobin.Ini adalah jenis klem berbentuk tabung yang digunakan untuk memperbaiki bor bit atau milling cutter yang digunakan untuk pemasangan pada mesin millingIni juga merupakan sejenis perangkat pemasangan yang digunakan untuk memperbaiki bagian-bagian yang perlu dimodifikasi.

Spenekanan
1) Runout dari ER collet kami berada dalam 0.005mm-0.015mm
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 dan ER50
3) ER Collet Terbuat dari baja berkualitas tinggi:65Mn
4) Din 6499 Collet ER Collet Pengemasan:pengemasan dalam adalah kotak plastik atau kertas,pengemasan luar adalah karton.
5) Precision ER Collet Kami biasanya menyediakan dua jenis akurasi: akurasi pertama 0.008mm, akurasi kedua 0.015mm.
6) Inspeksi Collet Spring: 100% inspeksi collet.

Prosedur pemasangan penjepit
1. periksa bahwa gigi sekrup dari kacang penghubung dapat dikunci ke pipa penghubung.
2. mengunci kacang penghubung ke lengan.
3. mengurangi tekanan minyak ke keadaan minimum, dan mengaktifkan silinder tekanan minyak untuk menghentikan piston di ujung depan.Putar collet untuk mengunci kacang penghubung ke gigi sekrup pipa penghubungSaat mengunci, lubang kerucut dari collet harus konsentris dengan kerucut poros utama,dan lubang penempatan penjepit harus sejajar dengan tombol penempatan di ujung hidung poros utama.
4. mengoperasikan silinder tekanan minyak untuk membuat piston kembali, dan menggabungkan collet dengan kerucut poros utama, dan konfirmasi bahwa tombol posisi telah dipasang ke collet.
5. sekrup pengunci akan mengikat kepala penjepit dan poros utama, meningkatkan tekanan minyak secara bertahap dan berulang kali memindahkan kepala penjepit ke dorongan maksimum yang diizinkan.

Prosedur pemasangan bobin
1. lepaskan penutup stop
2. pasang penjepit pada penutup stop dan kemudian pasang penjepit ke dalam lengan.
3. pasang penutup stop kembali ke tubuh dan mengunci sekrup untuk memeriksa apakah pukulan penjepit yang benar.

Keakuratan penjepit adalah antara 0,001-0,008mm. Dengan penggunaan pegangan alat dan kacang, akurasi penjepit yang berbeda diterapkan pada teknologi pengolahan benda kerja yang berbeda.Semakin tinggi akurasi bagian koneksi alat, semakin tinggi presisi penjepit yang akan dipilih, yang akan secara langsung mempengaruhi presisi runout keseluruhan setelah mengencangkan alat.Keakuratan tinggi membutuhkan pemilihan pengikat drum presisi tinggi.

Set Kolet Urgensi:

Er Collet, Er 16 Collet, Er 20 Collet, presisi Er Collet
