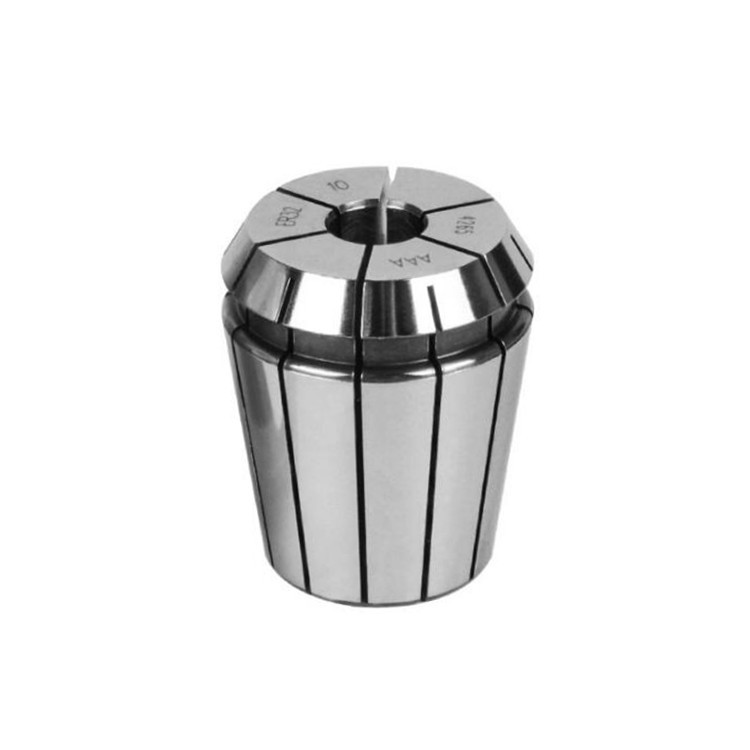

ER40 Spring Collet untuk Extended Range Clamping, 8-34mm Range Spring Collet
ER40 collet spring adalah jenis collet yang digunakan dalam operasi mesin untuk memegang dan mengamankan alat pemotong seperti bor, penggiling ujung, dan reamers.yang merupakan standar yang banyak digunakan untuk memegang alat di mesin penggilingan CNC.
ER40 collets spring memiliki rentang penjepit 26mm sampai 34mm, yang berarti mereka dapat dengan aman memegang alat pemotong dengan diameter batang dalam rentang itu." menunjukkan bahwa collet ini memiliki rentang penjepit yang lebih besar dibandingkan dengan ukuran collet ER lainnya.
Desain collet pegas memungkinkan perubahan alat yang cepat dan mudah, karena collet dapat dibuka dan ditutup dengan memampatkan atau melepaskan pegas internal.Hal ini memastikan pegangan yang ketat dan aman pada alat, meminimalkan aliran alat dan meningkatkan akurasi pemesinan.
ER40 collet musim semi umumnya digunakan dalam aplikasi penggilingan tugas berat yang membutuhkan alat pemotong yang lebih besar dan kekuatan pemotong yang lebih tinggi.yang digunakan untuk menahan collet di tempatnya di spindle mesin penggilingan.
Secara keseluruhan, ER40 collets musim semi adalah solusi toolholding yang andal dan serbaguna untuk operasi penggilingan CNC, memberikan presisi dan stabilitas dalam penjepit alat.
| Model |
d |
D |
D1 |
D2 |
L |
Collapsible
Kapasitas |
| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |
| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Model |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
Peraturan Menteri Keuangan |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1 " |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|

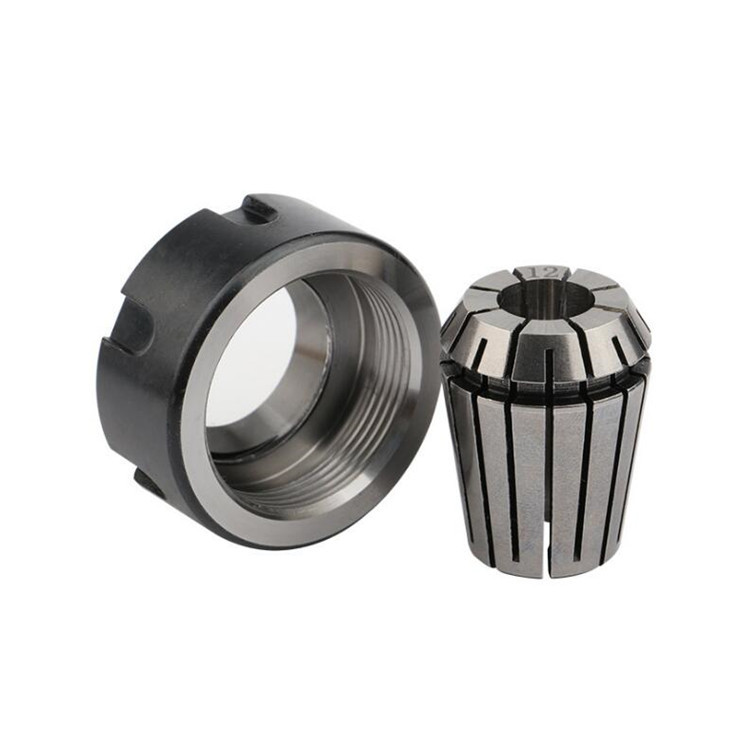

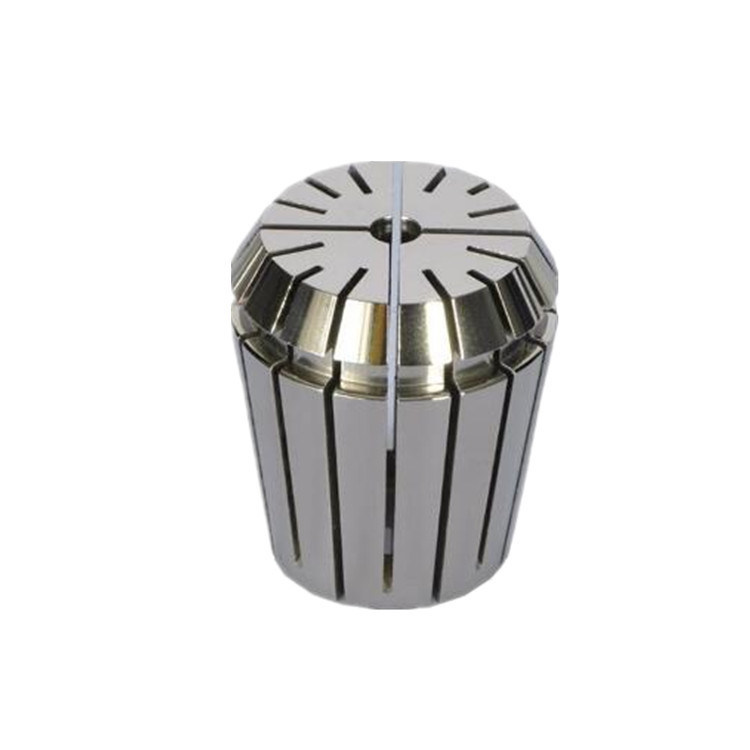

DIN6499B ER Collet,High Precision Spring ER Collet ER11,er16,er25,er32,er40,ER Collet Desain unik disegel secara mekanis karena slot belakang berakhir sebelum alur bulat,benar-benar memblokir jalur aliran pendingin ke depan collet.ER Collet Saat menggunakan alat pemotong melalui pendingin, collet ini memastikan 100% pengiriman pendingin ke ujung alat pemotong.ER Collet Rentang penggunaan. pengeboran, penggilingan, pengeboran, mengetuk, ukiran, CNC, mesin spindle, dan pengolahan lainnya.
Keran ER presisi tinggi ER11,er16,er25,er32,er40,Dipakai untuk berbagai pengolahan, termasuk pengeboran, penggilingan, mengetuk dan menggiling
1. 65Mn ER Collet; HRC:44-48
2Keakuratan di bawah 0,008 atau 0,015mm untuk pilihan Anda.
3Model lengkap, dengan diameter luar maksimum 12-41mm dan berbagai spesifikasi tersedia untuk pilihan
4. Tidak mudah rusak, kinerja yang stabil, akurasi tinggi, dan kekuatan penjepit yang lebih stabil dalam seluruh rentang kecepatan pemrosesan
5Serbaguna yang kuat, cocok untuk batch kecil dan beberapa tugas pengolahan, menghemat waktu, dan operasi yang mudah.
6. tahan lama, akurasi tinggi, ketahanan aus yang kuat, dan penggunaan yang tahan lama
