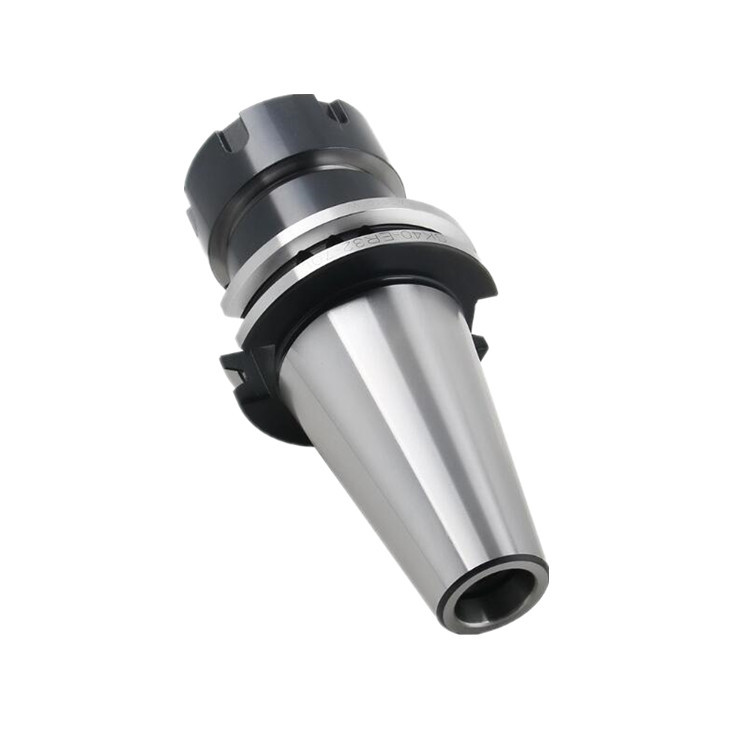

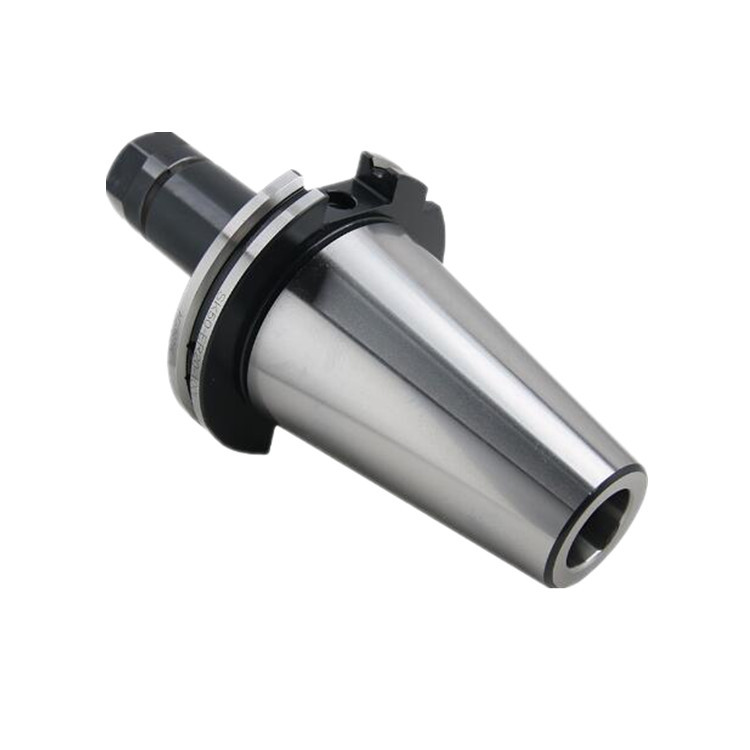

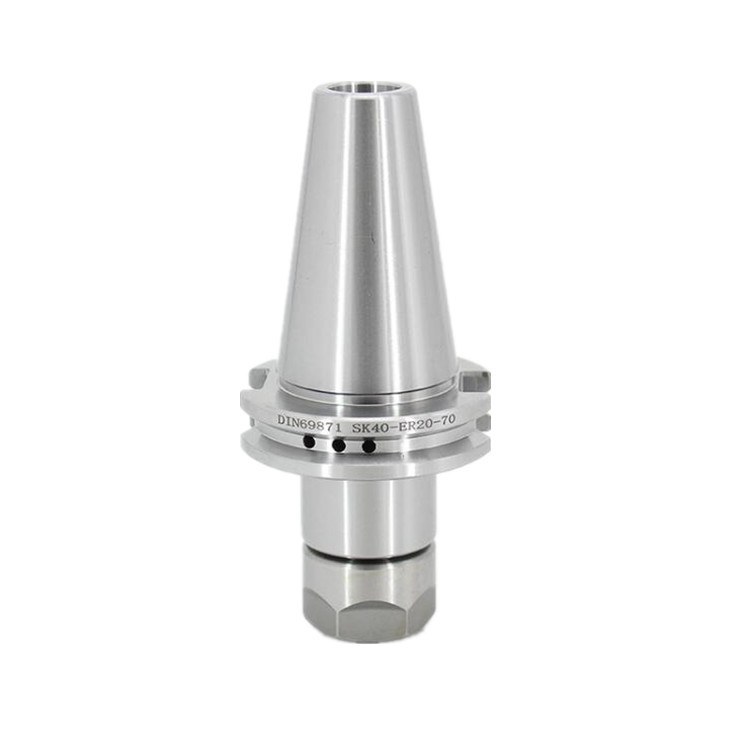

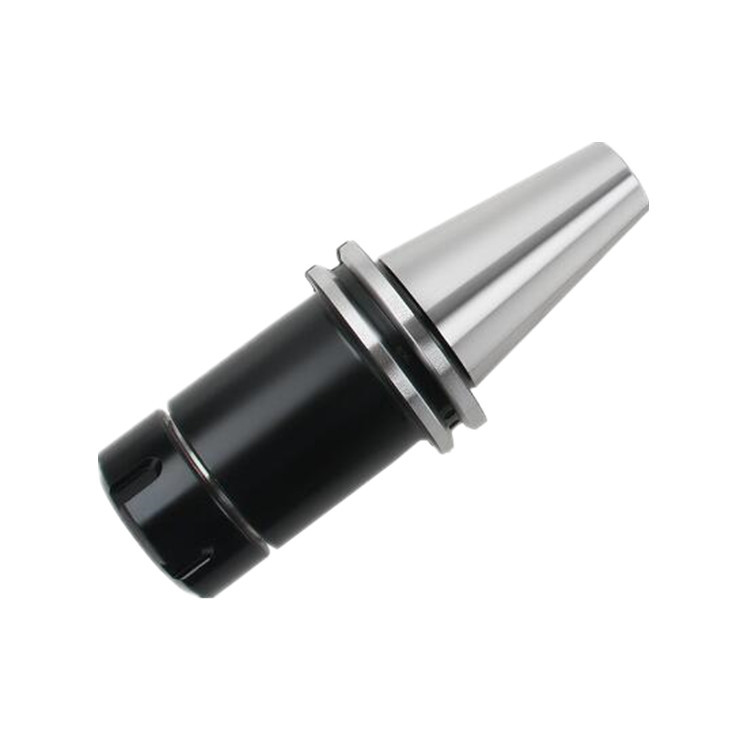

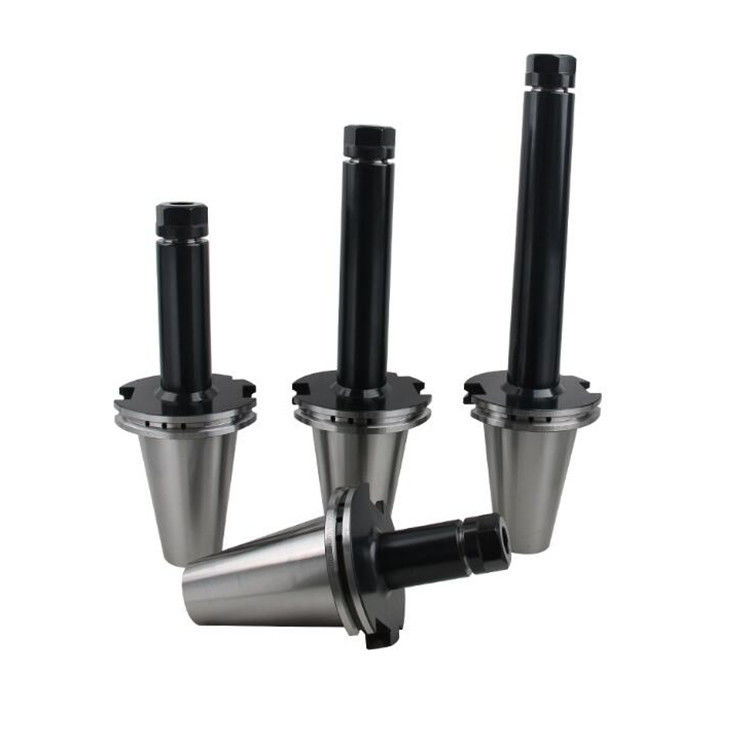

SK ER collet chuck adalah jenis pemegang alat yang umum digunakan pada mesin penggiling dan mesin CNC.SK ER collet chuck menggunakan sistem collet, yang terdiri dari lengan kerucut dan kacang collet, untuk menggenggam dan memegang alat.SK ER collet chucks dikenal karena presisi tinggi dan kekakuanMereka tersedia dalam berbagai ukuran dan dapat menampung ukuran collet yang berbeda untuk mencocokkan diameter alat.

Fungsi pemegang alat CNC: Terutama digunakan untuk mengekstrak alat batang lurus dan alat seperti bor,Model spring chuck:dibagi menjadi ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50.Kami terutama dalam jenis collets,jenis pemegang alat,pemegang alat BT,pemegang alat CATEE,pemegang alat DAT,pemegang alat NT,pemegang alat HSK seri,Seri kepala membosankan , mengetuk collets, pusat hidup, bor Chuck seri, dan sebagainya. Kami juga mendukung non-standar.

Spesifikasi

1.SK ER Collet Chuck Materail: 20CrMnTi
2Kekerasan: HRC 56-58
3. Max run out: < 0,005mm

4Toleransi yang lebih tipis:

5. kedalaman karbon: 0,8 mm ± 0,2 mm

6.Lapisan kasar: Ra < 0,005 mm

7.Spring Collet Chuck Cooling tipe AD + B dapat dibuat atas permintaan

8. Ketika pesanan, silakan tentukan keseimbangan G6.3 atau G2.5

Sk ER Collet Chuck Shank standar tubuh: DIN69871

Model No.	L	L1	D	d1	d2	T	KGS
SK30-ER11M-70	117.8	70	50	16	11	M6*1P	0.5
SK30-ER11M-100	147.8	100	50	16	11	M6*1P	0.6
SK30-ER11M-120	167.8	120	50	16	11	M6*1P	0.7
SK30-ER16M-70	117.8	70	50	22	16	M12*1.75P	0.55
SK30-ER16M-100	147.8	100	50	22	16	M12*1.75P	0.65
SK30-ER16M-120	167.8	120	50	22	16	M12*1.75P	0.75
SK30-ER20M-100	147.8	100	50	28	20	M12*1.75P	0.7
SK30-ER20M-120	167.8	120	50	28	20	M12*1.75P	0.8
SK30-ER20M-150	197.8	150	50	28	20	M12*1.75P	1
SK40-ER11M-70	138.4	70	63.55	16	11	M6*1P	1.1
SK40-ER11M-100	168.4	100	63.55	16	11	M6*1P	1.2
SK40-ER11M-125	193.4	125	63.55	16	11	M6*1P	1.1
SK40-ER11M-150	218.4	150	63.55	16	11	M6*1P	1.5
SK40-ER16M-70	138.4	70	63.55	22	16	M12*1.75P	1.2
SK40-ER16M-100	168.4	100	63.55	22	16	M12*1.75P	1.3
SK40-ER16M-125	193.4	125	63.55	22	16	M12*1.75P	1.5
SK40-ER16M-150	218.4	150	63.55	22	16	M12*1.75P	1.6
SK40-ER20M-70	138.4	70	63.55	28	20	M12*1.75P	1.2
SK40-ER20M-100	168.4	100	63.55	28	20	M12*1.75P	1.55
SK40-ER20M-125	193.4	125	63.55	28	20	M12*1.75P	1.7
SK40-ER20M-150	218.4	150	63.55	28	20	M12*1.75P	1.8
SK50-ER11M-70	171.75	70	97.5	16	11	M6*1P	3.8
SK50-ER11M-90	191.75	90	97.5	16	11	M6*1P	3.9
SK50-ER11M-105	206.75	105	97.5	16	11	M6*1P	4
SK50-ER11M-135	236.75	135	97.5	16	11	M6*1P	4.1
SK50-ER11M-165	266.75	165	97.5	16	11	M6*1P	4.2
SK50-ER16M-70	171.75	70	97.5	22	16	M12*1.75P	3.9
SK50-ER16M-90	191.75	90	97.5	22	16	M12*1.75P	4
SK50-ER16M-105	206.75	105	97.5	22	16	M12*1.75P	4.1
SK50-ER16M-135	276.75	135	97.5	22	16	M12*1.75P	4.2
SK50-ER16M-165	266.75	165	97.5	22	16	M12*1.75P	4.3
SK50-ER20M-90	191.75	90	97.5	28	20	M12*1.75P	4.1
SK50-ER20M-105	206.75	105	97.5	28	20	M12*1.75P	4.2
SK50-ER20M-135	236.75	135	97.5	28	20	M12*1.75P	4.4
SK50-ER20M-165	266.7	165	97.5	28	20	M12*1.75P	4.6

Label:

Tempat asal:	Cina
Nama merek:	QFMH
Nomor model:	SK30, SK40, SK50

Kuantitas min Order:	10PCS
Harga:	USD 10/PC
Kemasan rincian:	Kotak
Waktu pengiriman:	5 hari
Syarat-syarat pembayaran:	L/C, D/P, T/T, Western Union
Menyediakan kemampuan:	10000pcs bulan

Aplikasi:	mesin bubut CNC	Merek:	SK ER collet chuck
Lapisan:	Timah	Warna:	Perak
Bahan:	Baja Karbida	Kemasan:	20CrMnTi
diameter batang:	3mm-25mm	Pengobatan permukaan:	Poles
Toleransi:	0,005mm	Jenis:	DIN69871 Pemegang Alat
Panjang:	160mm	Ukuran:	SK40 ER40
Berat badan:	1,3 kg
