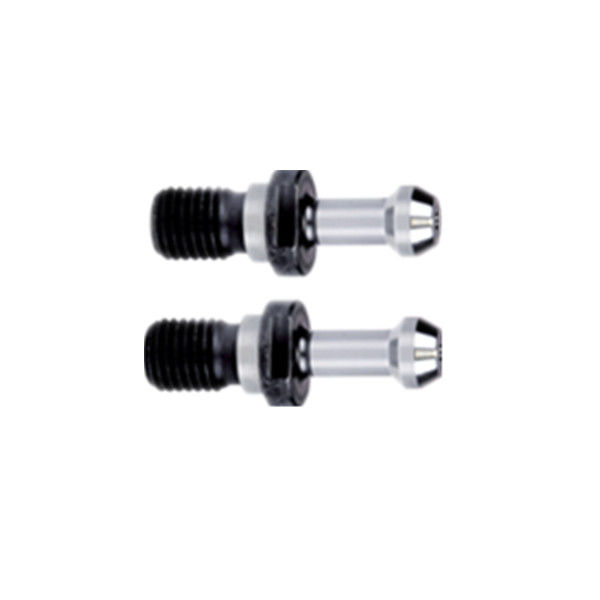

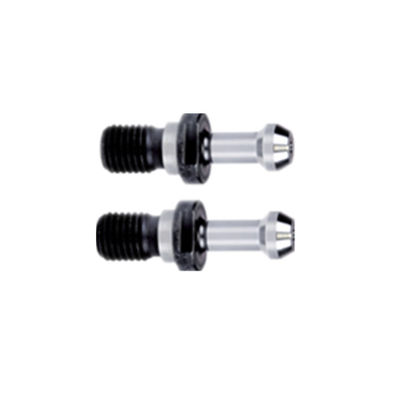

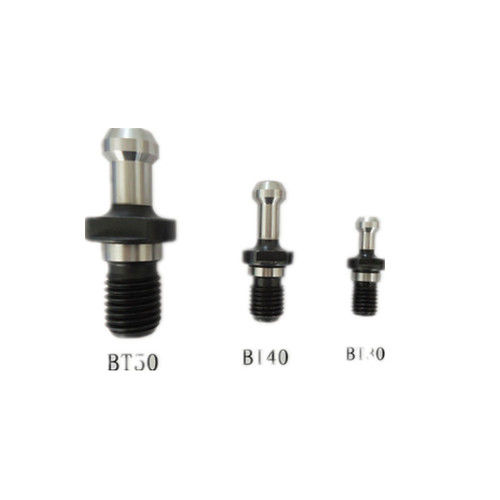

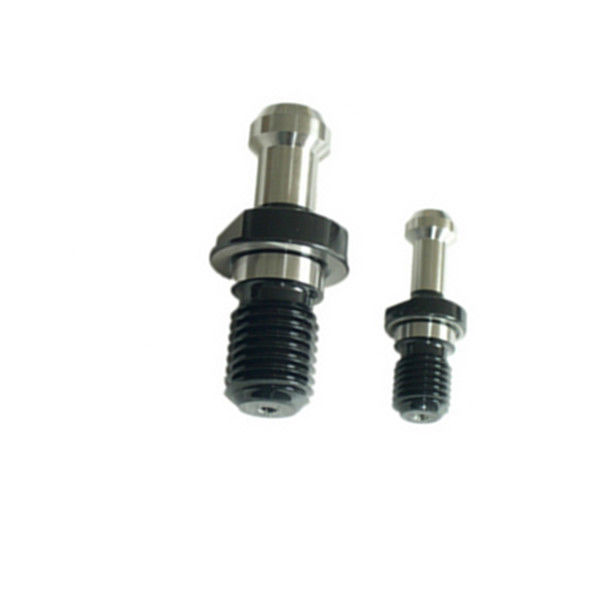

M12 BT30 Pull Stud CNC Chuck Tool Holder

BT Pull Stud 45 derajat Pull Studs: CNC Chuck-Tool Holder Connection, Alat Clamping Otomatis

Cnc pull stud dari pemegang alat diperketat. Saat mengganti alat, pemegang alat harus longgar.Mekanisme penjepit otomatis dari alat di dalam spindle adalah mekanisme khusus dari alat mesin CNCgambar menunjukkan struktur spindle dari pusat pemesinan. pemotong dapat dimuat dan diunggah secara otomatis pada spindle dan diikat secara otomatis.Prinsip kerja adalah sebagai berikut:: ketika pemotong 2 dimuat ke lubang spindle, pin tarik 3 di bagian belakang pegangan dikirim ke depan batang tarik spindle.pemotong diperketat oleh cakar elastis.

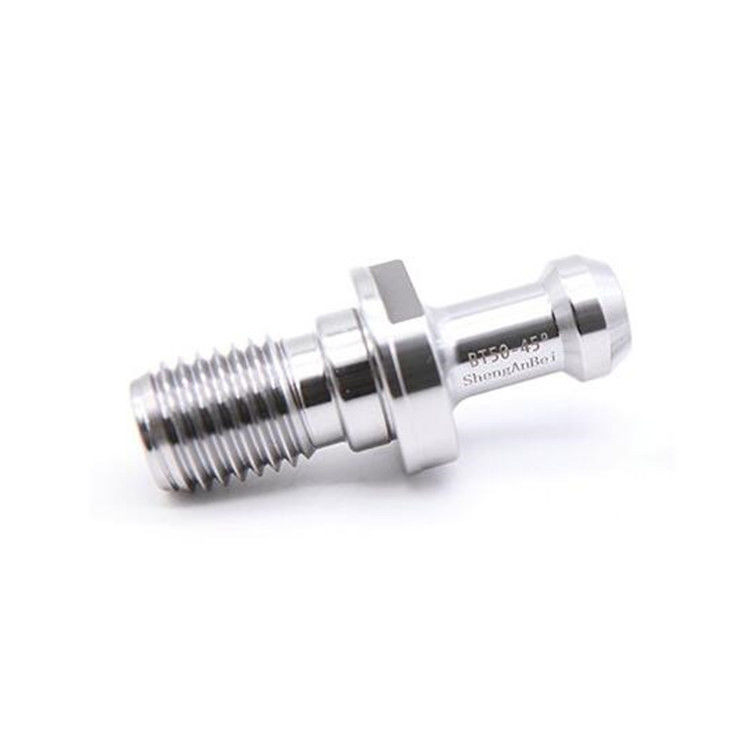

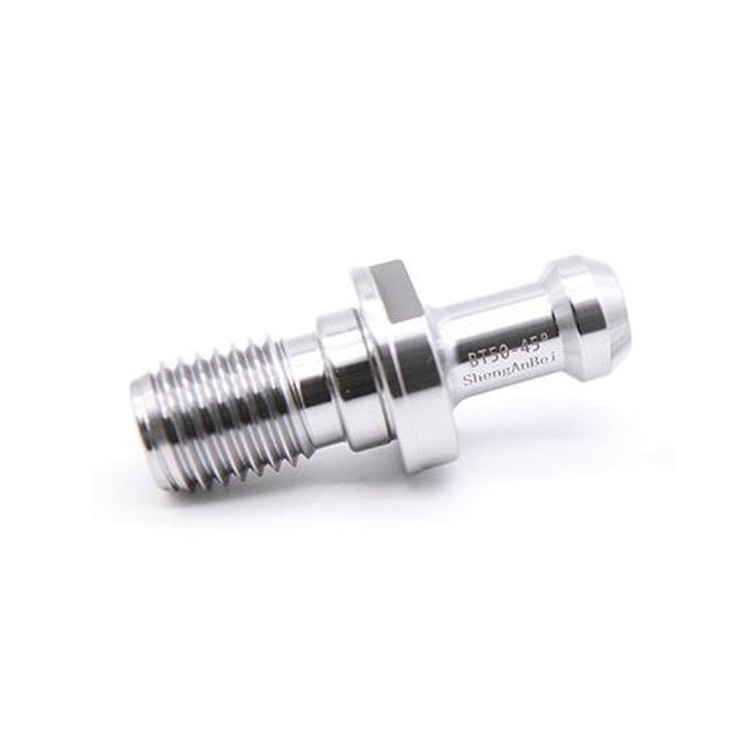

BT Pull stud 45 Degree pull studs: satu ujung cnc pull stud terhubung dengan chuck mesin alat, ujung lainnya terhubung dengan pemegang alat,bagian d dipotong sesuai dengan derajat chuck mesin alat, dan bagian G memiliki benang dan pegangan pisau mengencangkan. Melalui gaya aksial yang ditransmisikan oleh batang tarik CNC, sendi batang tarik dan stud tarik CNC, pemegang alat dikencangkan.Saat mengganti alat, dibutuhkan untuk melonggarkan pemegang alat. Ketika cnc pull stud dipasang pada spindle dari alat mesin biasa atau alat mesin kontrol numerik,sendi busur tubuh batang terhubung dengan ujung depan struktur batang tarik. sendi sekrup cnc pull stud terhubung dengan lubang sekrup bagian dalam pemegang alat yang membentang ke lubang spindle,Dengan demikian mewujudkan penggunaan pemegang alat pada mesin alat umum dan alat mesin kontrol numerikPemegang alat dapat digunakan tidak hanya di pusat pemesinan, tetapi juga di alat mesin umum dan alat mesin CNC yang meningkatkan universalitas pemegang alat dan mengurangi biaya produksi.

Penjaga tombol untuk pemegang alat BT 45° Pull Stud,BT pull stud Perawatan penuaan 20-40 jam penuaan panas super-panjang menghilangkan tekanan internal residual selama penggilingan.Pengolahan pendinginan dalam dan perawatan penuaan termal dapat mengurangi tekanan residu dan meningkatkan daya tahan dan stabilitas akurasiMengadopsi teknologi lapisan permukaan untuk meningkatkan kemampuan anti-pakai permukaan, efek anti karat dan anti korosi yang lebih baik, akurasi yang lebih stabil, permukaan yang lebih halus dan penampilan yang lebih indah.

BT Pembuatan produk:
Bahan Pull Stud Pemegang Alat CNC: 20CrMnTi;
Bt30 Pull Stud Carburizing depth: > 0.8;
BT Kekerasan kepala batang tarik: 54-57HRC;
Cnc Pull Stud Kekerasan benang dan bagian lainnya rendah: 35+5HRC, (( 59169498, 59169482, 59169465, 59169446, 58386579, 57678307, 57086549,Kekerasan inti dari benang pegangan pelindung dapat menahan dampak);

Keakuratan stabilitas. tarik stud BT40 Perawatan kriogenik
1Perawatan kriogenik ultra-panjang pada - 185 C mengubah hampir semua residu austenit menjadi martensit.
2Partikel nano-karbida yang terjatuh meningkatkan kekerasan dan ketahanan.
3. Mengurangi tekanan residual;
4. ketahanan haus meningkat secara signifikan.
